Divisor de tensión

Resumen

Todo sobre el divisor de tensión. Usa nuestra calculadora para resolver el divisor de voltaje. Te enseñamos la fórmula, ejercicios resueltos y más!

¿Necesitas una calculadora para el divisor de tensión? Usa la nuestra y calcula automáticamente valores como la resistencia equivalente, la intensidad que circula por el circuito, las caídas de tensión, voltaje de salida y la potencia.

Si necesitas más información sobre el divisor de voltaje, sigue leyendo porque te enseñaremos la fórmula, ejercicios resueltos y más.

¿Qué es un divisor de tensión?

Un divisor de tensión es un circuito que se utiliza para repartir una tensión eléctrica entre una o varias resistencias conectadas en serie.

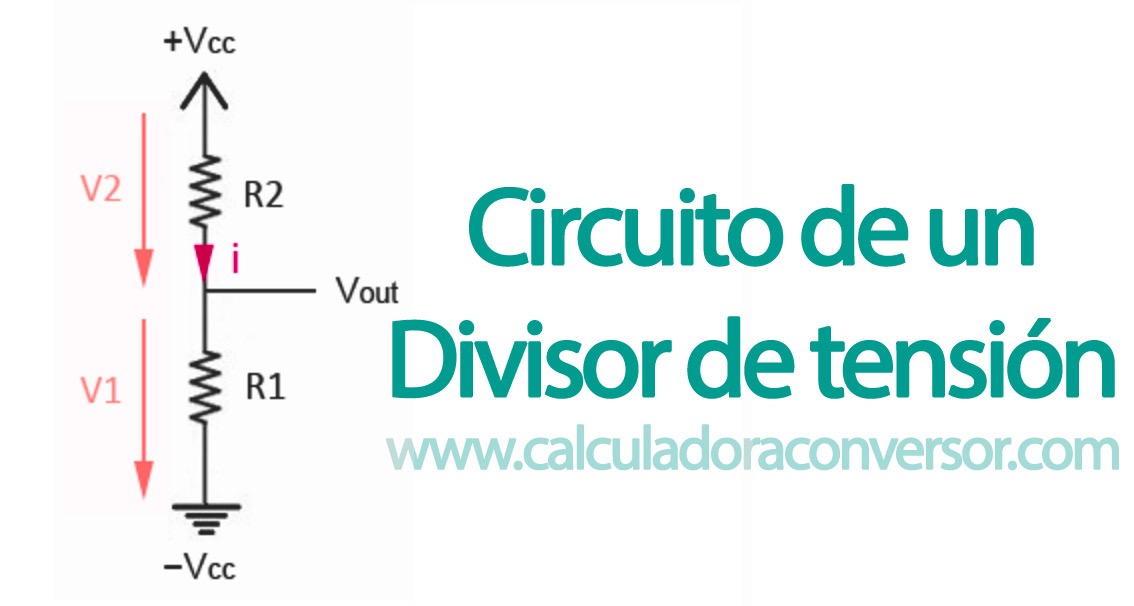

El circuito del divisor de voltaje más simple es el que tenéis a continuación. En él se puede ver una fuente de tensión (Vcc) que reparte su voltaje entre las resistencias Rs (V1) y R2 a la que le corresponde un valor de tensión V2.

Circuito Divisor de tensión

Como tenemos una conexión de resistencias en serie, la intensidad que circula por ellas es la misma pero la tensión eléctrica se reparte. Debido a esta configuración, podemos calcular un circuito equivalente en el que sólo haya una única resistencia Req que será la resistencia equivalente de todas las resistencias conectadas en serie.

Circuito equivalente de un divisor de tensión



Fórmulas del divisor de tensión

Como hay bastantes variables involucradas en el divisor de tensión, vamos a ver todas las fórmulas para calcular los distintos voltajes, resistencias, potencias e intensidades.

Resistencias

La resistencia equivalente (Req) de un divisor de voltaje se mide en Ohmios se calcula así:

Req = R1 + R2

Intensidad

La intensidad es igual en todos los puntos del circuito por la configuración en serie de las impedancias o intensidades.

En el caso de que no conozcamos su valor, podemos calcular la intensidad en un divisor de tensión con esta fórmula:

I = Vin / (R1 + R2)

Básicamente lo que hacemos es dividir la tensión de entrada entre el valor de la resistencia equivalente (R1 + R2)

Voltajes

Fórmula del divisor de tensión

Como se trata de una configuración en serie, cada elemento resistivo tendrá una caída de tensión distinta en función de su valor.

Tenemos el valor de R1 y R2 así como el de la intensidad, por lo tanto, aplicamos la Ley de Ohm y nos queda que:

V1 = I x R1

V2 = I x R2

En cuanto a la tensión de salida o Vout, obtenemos su valor con la siguiente fórmula:

Vout = R1 x Vin / (R1 + R2)

Fíjate bien en la colocación del nombre de las resistencias en el circuito para no cometer errores.

Ahora que ya sabes calcular todas las incógnitas en los distintos puntos del circuito, ya está capacitado para resolver cualquier divisor de voltaje incluso con tres resistencias o más elementos resistivos. De todas formas, si tienes cualquier duda escríbenos un comentario y te ayudaremos a solventar tus cuestiones.

Ejercicios resueltos del divisor de tensión

Ejercicio divisor de tensión

Vamos a ver un ejemplo de divisor de tensión con un ejercicio resuelto en el que nos piden calcular:

  • La tensión de salida (Vout)
  • La intensidad que circula por el circuito (I)
  • La caída de tensión que tiene cada resistencia (V1 y V2)

Lo primero de todo vamos a calcular la Intensidad:

I = Vin / (R1 + R2) = 20V / (9000 Ω + 1000 Ω) = 0,002 A = 2 mA

A continuación calcularemos la caída de tensión de cada resistencia:

V1 = I x R1 = 2 mA x 9 KΩ = 18 V

V2 = I x R2 = 2 mA x 1 KΩ = 2 V

Si te fijas, V1 + V2 es igual al voltaje de entrada por lo que ya es una pista de que estamos resolviendo el ejercicio del divisor de tensión correctamente.

Para terminar, calculamos el voltaje de salida Vout:

Vout = 1 KΩ x 20V / (9 KΩ + 1 KΩ) = 1 KΩ x 20V / 10 KΩ = 2V

Calculadora de divisor de tensión

Calculadora divisor de tensión

La calculadora de división de tensión te permite resolver ejecicios de forma automática con sólo introducir los valores del Voltaje de entrada en Voltios y las resistencias R1 y R2 en Ohmios.

Tras pulsar el botón de calcular obtendrás de forma automática valores como la intensidad, la resistencia equivalente, V1, V2, Vout y los valores de la potencia de cada resistencia.

Si te ha quedado alguna duda, escríbenos y te ayudaremos!
