Código de colores de resistencias

¿Necesitas saber el código de colores de las resistencias para calcular su valor? A continuación te mostramos cuál es, cómo calcular el valor de una resistencia y una calculadora online a través de la cual puedes seleccionar el color de cada banda y calcular su valor sin hacer cálculos.

Te dejamos con la calculadora de resistencias de tres o cuatro bandas en la que simplemente tienes que ir seleccionando el color de cada banda y automáticamente te mostrará su valor y su tolerancia. Si tu resistencia es de 3 bandas, simplemente no pongas ningún color en el último selector.

El código de colores de las resistencias

Para calcular el valor de una resistencia lo primero que tenemos que hacer es identificar el número de bandas que tiene. Pueden ser 4, 5 o 6 bandas por lo que dependiendo del tipo de resistencia, cada banda va a significar una cosa, por eso, a continuación tienes un resumen para que entiendas bien la función de cada una:

Ahora que ya sabes para qué sirve cada banda, vamos a ver el código de colores de las resistencias.

Si quieres saber un poco más sobre lo que significa cada una de las bandas, a continuación vamos a ver cada uno de ellos con un poco más de detalle:

Dígitos significativos

Cada color representa un número si se encuentra en la primera y segunda banda en el caso de las resistencias de 4 bandas. Si la resistencia es de 5 o 6 bandas, las tres primeras son de dígitos significativos

Multiplicador

El multiplicador lo encontraremos en:

• La tercera banda si se trata de una resistencia de 4 bandas
• En la cuarta banda si tenemos una resistencia de 5 o 6 bandas

Si te fijas, la cantidad de ceros de cada color es igual al número que hemos visto en la columnas de dígitos significativos. Es decir, si el color blanco corresponde al 9 como número significativo, multiplicará por x1000000000 (hay 9 ceros) en su labor como multiplicador. Esto sucede de la misma forma con el resto de colores.

Tolerancia

La tolerancia en una resistencia nos da un margen de error que puede estar por encima o por debajo del valor total de la resistencia.

El valor de la tolerancia se encuentra en la cuarta o quinta banda y su valor también está determinado en función del código de colores de la resistencia.

Por ejemplo, si tenemos una resistencia de 5KΩ con una tolerancia del ±5%, eso significa que su valor real puedes oscilar entre 4.750 Ω y 5.250 Ω.

Lógicamente, cuanto menor sea la tolerancia, hay más probabilidades de que el valor de la resistencia sea el que teóricamente tiene que ser.

Cómo calcular el valor de una resistencia

Para calcular el valor en ohmios de una resistencia simplemente debemos hacer los siguientes pasos:

1. Identificar los números significativos y agruparlos en orden.
2. Multiplicar los números significativos por el valor del multiplicador
3. Añadir al resultado otros parámetros como la tolerancia o el coeficiente de temperatura.

El procedimiento es similar para cualquier resistencia, ya sea de 4, 5 o 6 bandas.

Por ejemplo, si tenemos una resistencia de cuatro bandas con los colores verde, azul, rojo y oro, vamos a calcular cuál es su valor en ohmios:

Por lo tanto:

56 x 100 = 5600Ω con ±5% = 5,6 KΩ  ±5%

A continuación os dejaremos con una colección de ejercicios resueltos para que practiquéis con distintos valores.

Ejercicios resistencias de 4 bandas

Calcula el valor de las siguientes resistencias de cuatro bandas en función de los colores que tienes a continuación:

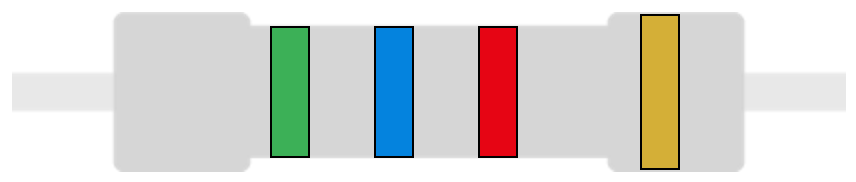

• Verde, azul, rojo, oro: 5,6 KΩ y ±5%
• Rojo, amarillo, naranja, oro: 24 KΩ y ±5%
• Azul, gris, amarillo, plata: 680 KΩ y ±10%

Ejercicios de resistencia de 5 bandas

Obtener cuánto vale en ohmios las siguientes resistencias de cinco bandas:

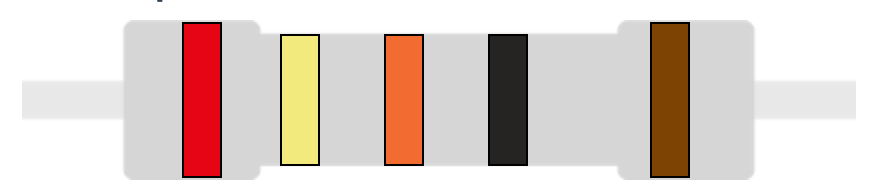

• Rojo, amarillo, naranja, negro, marrón: 243 ohms y ± 1%

Ejemplos de resistencias de 6 bandas

Sacar el valor de las siguientes resistencias de seis bandas, incluyendo su tolerancia y coeficiente de temperatura:

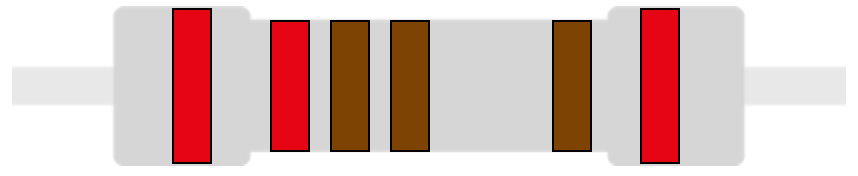

• Rojo, rojo, marrón, marrón, marrón. rojo: 2,21 KΩ, ±1% y 50ppm/ºC
• Blanco, negro, blanco, marrón, rojo, rojo: 9,09 KΩ, ±2% y 50ppm/ºC

Preguntas frecuentes

A continuación os resolveremos algunas de las preguntas más habituales que surgen a la hora de calcular el valor o trabajar con el código de colores de las resistencias:

La resistencia sólo tiene 3 bandas

Si te encuentras con una resistencia que tiene 3 bandas, puedes calcular su valor como si se tratase de una resistencia de 4 bandas (dígito, dígito y multiplicador)

Para la tolerancia pondremos un 20%.

¿Qué banda es la primera en una resistencia?

Hay una serie de reglas para saber cuál es la primera banda en una resistencia:

1. Algunas resistencias tienen agrupaciones de varias bandas muy juntas y luego una o dos más separadas. Pon la agrupación de bandas a tu izquierda y calcula el valor de la resistencia de izquierda a derecha.
2. Las resistencias que tienen una tolerancia de un 5% (oro) o un 10% (plata), es muy fácil ya que en estos casos ya sabemos que esa banda será la última. Por lo tanto, pon la banda de oro o plata a la derecha y calcula el valor de la resistencia de izquierda a derecha.
3. Por lo comentado en el punto anterior, la primera banda nunca podrá ser plata u oro. Tampoco suele ser habitual encontrar una primera banda de color negro. Por

¿Qué pasa si calculo el valor de la resistencia al revés?

Si no has sabido ver cuál es la primera banda de la resistencia y has calculado el valor de la resistencia, el resultado que habrás obtenido seguramente no aparezca en la tabla de valores habituales de los resistores.

Si la resistencia que has calculado no tiene un valor estándar, es probable que lo hayas hecho mal.

También puedes hacer uso de un multímetro para obtener el valor de una resistencia y así comprobar si el cálculo que has hecho es correcto o no.

Calculadora de resistencias online

Nuestra calculadora de resistencias te permite calcular el valor en ohmios de los resistores de cuatro bandas, es decir, los más habituales en trabajos de colegio o incluso universidad.

Simplemente debes elegir el color de cada banda de izquierda a derecha y de forma automática obtendrás el valor en ohms de la resistencia, incluyendo la tolerancia.

¿Dudas de cómo calcular el valor de una resistencia a partir del código de colores? Déjanos un comentario y te ayudaremos!

Ejercicios para calcular el valor de una resistencia

A continuación tienes una pequeña colección de ejemplos en los que puedes ver cómo se calcula el valor de una resistencia de cuatro bandas a partir de sus colores:

• Resistencia rojo rojo dorado dorado: 2 / 2 / x0,1 / ±5% = 2,2ohms ±5%
• Resistencia marrón negro rojo dorado: 1 / 0 / x100 / ±5% = 1KOhm ±5%
• Resistencia naranja naranja negro dorado: 3 / 3 / x1 / ±5% = 33 Ohms ±5%
• Resistencia azul gris negro dorado: 6 / 8 / x1 / ±5% = 68 Ohms ±5%
• Resistencia marrón negro amarillo dorado: 1 / 0 / x10000 / ±5% = 100 Kohms ±5%
• Resistencia rojo rojo marrón dorado: 2 / 2 / x10 / ±5% = 220 Ohms ±5%
• Resistencia marrón negro negro dorado: 1 / 0 / x1 / ±5% = 10 Ohms ±5%
• Resistencia rojo rojo rojo dorado: 2 / 2 / x100 / ±5% = 2200 Ohms ±5%
